Chuẩn ren CGA-540L trên đồng hồ Tanaka Venus Oxy là gì? Hướng dẫn lắp đặt không lo xì khí

Một trong những tình huống dở khóc dở cười nhất tại các xưởng cơ khí, đóng tàu hay gara sửa chữa chính là việc chủ xưởng vừa xuống tiền mua một bộ van điều áp cao cấp nhưng khi mang về, thợ lại loay hoay không thể vặn vừa vào cổ bình khí Oxy. Nguyên nhân không phải do lỗi sản xuất, mà nằm ở sự bất đồng bộ giữa các quy chuẩn ren kim loại. Trên dòng sản phẩm cao cấp đồng hồ Oxy Tanaka Venus mang Mã sản phẩm chính thức: OXY-CGA-540L, nhà sản xuất Nhật Bản đã thiết lập quy chuẩn kết nối mang mã hiệu **CGA-540L**. Vậy ký hiệu kỹ thuật này có ý nghĩa gì và làm thế nào để lắp đặt thiết bị đúng quy trình cơ học, đảm bảo kín khí tuyệt đối? Hãy cùng chuyên gia hỗ trợ kỹ thuật của muamaymoc.com mổ xẻ chi tiết trong bài viết dưới đây.

Hình 1: Bộ van điều áp khí Oxy chuyên dụng mang Mã sản phẩm: OXY-CGA-540L của thương hiệu Tanaka Venus

1. Giải mã kỹ thuật: Chuẩn ren CGA-540L trên Model OXY-CGA-540L là gì?

Ký hiệu **CGA** là viết tắt của *Compressed Gas Association* (Hiệp hội Khí nén Mỹ). Đây là tổ chức đưa ra các quy chuẩn thiết kế nghiêm ngặt cho các đầu kết nối bình khí nhằm ngăn chặn tình trạng thợ cắm nhầm đồng hồ của khí này sang khí khác, dễ dẫn đến thảm họa cháy nổ do phản ứng hóa học (ví dụ: tuyệt đối không được để khí Oxy tiếp xúc với các vết dầu mỡ của hệ thống ren khí Gas).

Mã hiệu **CGA-540L** trên chiếc đồng hồ Oxy Tanaka Venus được định nghĩa là hệ ren ngoài tiêu chuẩn chuyên dụng dành riêng cho môi trường khí Oxygen nén áp suất cao. Vòng ren của Model: OXY-CGA-540L được tiện bằng máy CNC kỹ thuật số có độ chính xác cực kỳ khắt khe, bước ren sâu và dày dặn giúp chịu được áp lực dội ngược lên tới 150 bar từ lòng bình khí. Nếu bình khí Oxy của xưởng bạn sử dụng van tổng đạt chuẩn quốc tế, đuôi của thiết bị mã OXY-CGA-540L sẽ khớp nối mượt mà mà không có bất kỳ độ rơ lắc nào.

Hình 2: Khớp nối đuôi đồng thau đúc dày dặn hệ ren CGA-540L trên thiết bị Tanaka OXY-CGA-540L Nhật Bản

2. Hướng dẫn cách quấn cao su non (băng tan) đúng kỹ thuật cơ khí

Mã sản phẩm OXY-CGA-540L có ren được gia công tinh xảo, nhưng nhiều thợ trẻ vẫn có thói quen quấn cao su non vô tội vạ, quấn quá dày hoặc ngược chiều quay của bước ren, khiến khi vặn vào cổ bình khí bị đùn cao su ra ngoài, gây hở khí và làm cháy ren. Kỹ thuật viên trưởng của An Khang máy móc hướng dẫn anh em thao tác chuẩn như sau:

• Vệ sinh bề mặt ren: Trước khi quấn, hãy dùng bàn chải sợi đồng hoặc khăn sạch lau sạch các mạt kim loại, bụi bẩn bám trên rãnh ren CGA-540L của chiếc đồng hồ Oxy Tanaka Venus.
• Quấn thuận chiều kim đồng hồ: Cầm cuộn cao su non quấn quanh trục ren theo đúng chiều quay của kim đồng hồ (cùng chiều với chiều vặn vào cổ bình). Điều này giúp băng tan bám chặt và siết đều vào lòng ren khi anh em dùng mỏ lết siết chặt vào thiết bị mã OXY-CGA-540L.
• Kiểm soát số vòng quấn: Đối với hệ ren đồng thau chính xác của Tanaka, anh em chỉ cần quấn đều từ **5 đến 7 vòng** cao su non. Không quấn quá dày vì sẽ làm mất đi độ bám trực tiếp giữa hai bề mặt kim loại, làm giảm khả năng chịu tải áp suất.

3. Quy trình kiểm tra độ kín bằng nước xà phòng: Tránh lãng phí và bảo vệ an toàn

Khí Oxy nguyên chất rò rỉ ra môi trường xưởng là một hiểm họa cực kỳ lớn. Oxy không tự cháy, nhưng nó là chất xúc tác mạnh nhất khiến các hạt xỉ hàn, tia lửa máy mài bùng lên thành một đám cháy lớn trong tích tắc. Sau khi dùng mỏ lết siết chặt kết nối nối giữa bình khí và thiết bị mã OXY-CGA-540L của dòng đồng hồ Oxy Tanaka Venus, anh em hãy thực hiện các bước kiểm tra sống còn sau:

Dùng một miếng mút xốp thấm nước xà phòng pha loãng (có độ tạo bọt cao) xoa đều quanh khớp nối ren CGA-540L, cụm van xả an toàn (Safety Valve) của chiếc OXY-CGA-540L và hai mặt hiển thị áp suất. Mở nhẹ nhàng van tổng của bình khí Oxy. Nếu thấy xuất hiện các bong bóng khí sủi bọt liên tục, lập tức khóa van bình lại và tiến hành tháo ra quấn lại băng tan. Nếu lớp bọt xà phòng nằm im, hệ thống đã kín khí 100%, anh em có thể hoàn toàn yên tâm bắt đầu ca làm việc.

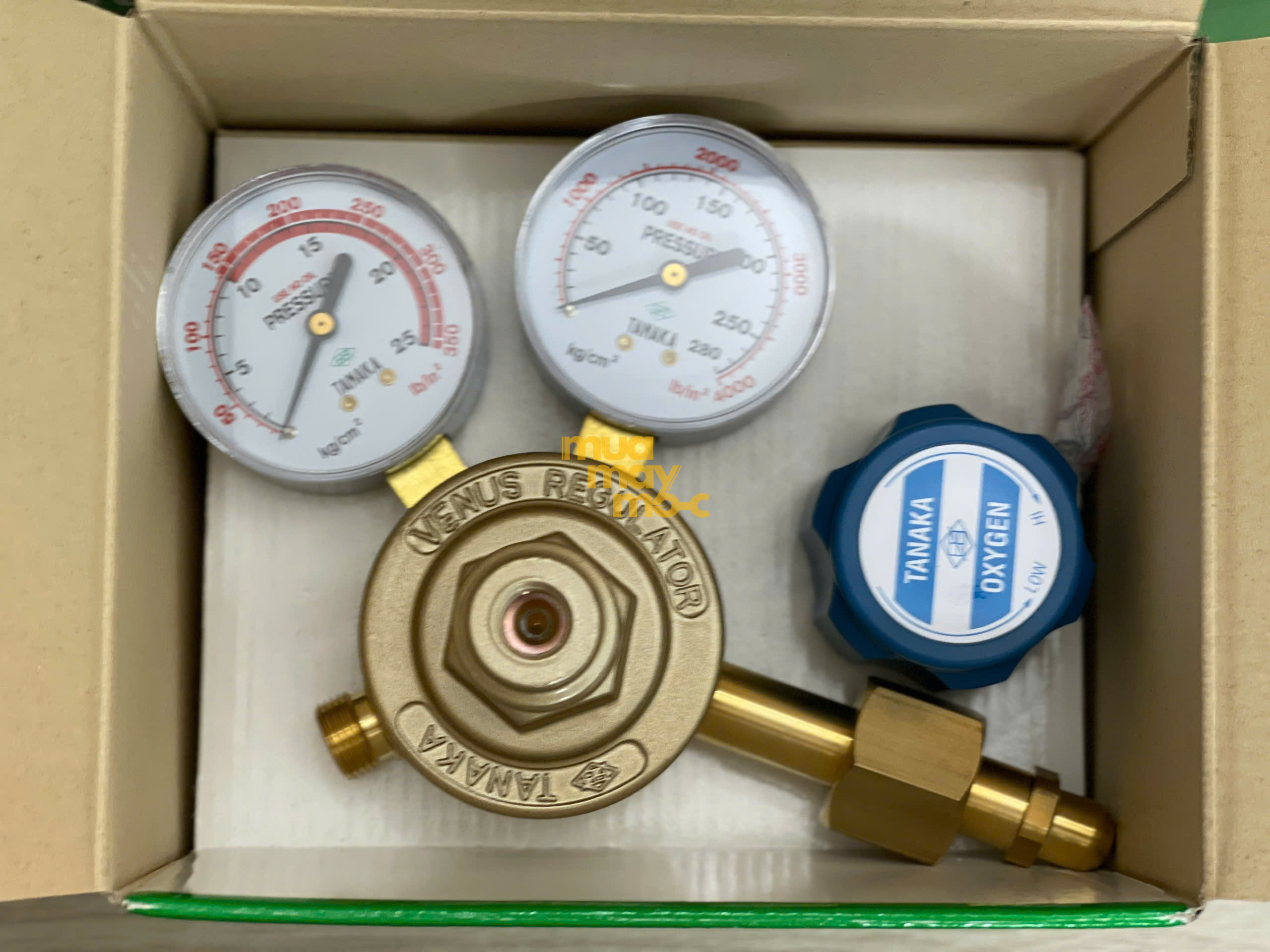

Hình 3: Kiểm tra kỹ lưỡng hệ thống kim đo hiển thị áp suất trên thiết bị Tanaka OXY-CGA-540L hằng ngày

4. Đầu tư thiết bị khí chuẩn quy trình tại đại lý uy tín 83 Ao Đôi

Việc rò rỉ khí không chỉ làm hao hụt lượng Oxy kinh tế của xưởng mà còn đe dọa trực tiếp đến tính mạng con người. Do đó, việc sở hữu một chiếc bộ điều áp chuẩn chỉ từ các thương hiệu lớn như Tanaka với các mã sản phẩm chuẩn hóa như OXY-CGA-540L là giải pháp đầu tư dài hạn thông minh nhất của các chủ gara.

Tại địa chỉ 83 Ao Đôi, Bình Tân, hệ thống muamaymoc.com (thuộc **An Khang máy móc**) là đơn vị chuyên phân phối các thiết bị khí nén nhập khẩu chính hãng. Chúng tôi luôn có đội ngũ kỹ thuật viên sẵn sàng hướng dẫn anh em cách phân biệt chuẩn ren, kiểm tra thông số giá đồng hồ Oxy Tanaka Venus công khai minh bạch và hỗ trợ test thiết bị trực tiếp, đem lại sự an tâm tuyệt đối cho mọi công trình.
