Giáo trình xưởng cơ khí: Hướng dẫn thợ học việc đọc thông số trên hai mặt đồng hồ của Tanaka Venus Oxy CGA-540L

Tại các nhà xưởng gia công kết cấu thép hay gara cơ khí, một trong những bài học vỡ lòng nhưng lại quan trọng nhất đối với thợ học việc chính là quy trình vận hành và kiểm soát hệ thống van điều áp khí nén. Thực tế cho thấy, rất nhiều anh em mới vào nghề thường tỏ ra lúng túng, thậm chí sợ hãi khi đứng trước cụm thiết bị giảm áp vì không hiểu ý nghĩa của các cây kim và dải số trên mặt hiển thị. Việc chỉnh sai áp suất khí Oxy không chỉ làm hỏng mạch cắt, lãng phí tài nguyên của xưởng mà còn tiềm ẩn những hiểm họa cháy nổ khôn lường. Bài viết hôm nay được biên soạn như một giáo trình kỹ thuật nội bộ, hướng dẫn thợ mới cách đọc và làm chủ thông số trên hai mặt hiển thị của dòng sản phẩm cao cấp đồng hồ Oxy Tanaka Venus Oxy CGA-540L – trợ thủ đắc lực có mặt tại hầu hết các phân xưởng chuyên nghiệp hiện nay.

1. Bản chất cơ học và ý nghĩa trực quan của hai mặt đồng hồ Oxy Tanaka Venus Oxy CGA-540L

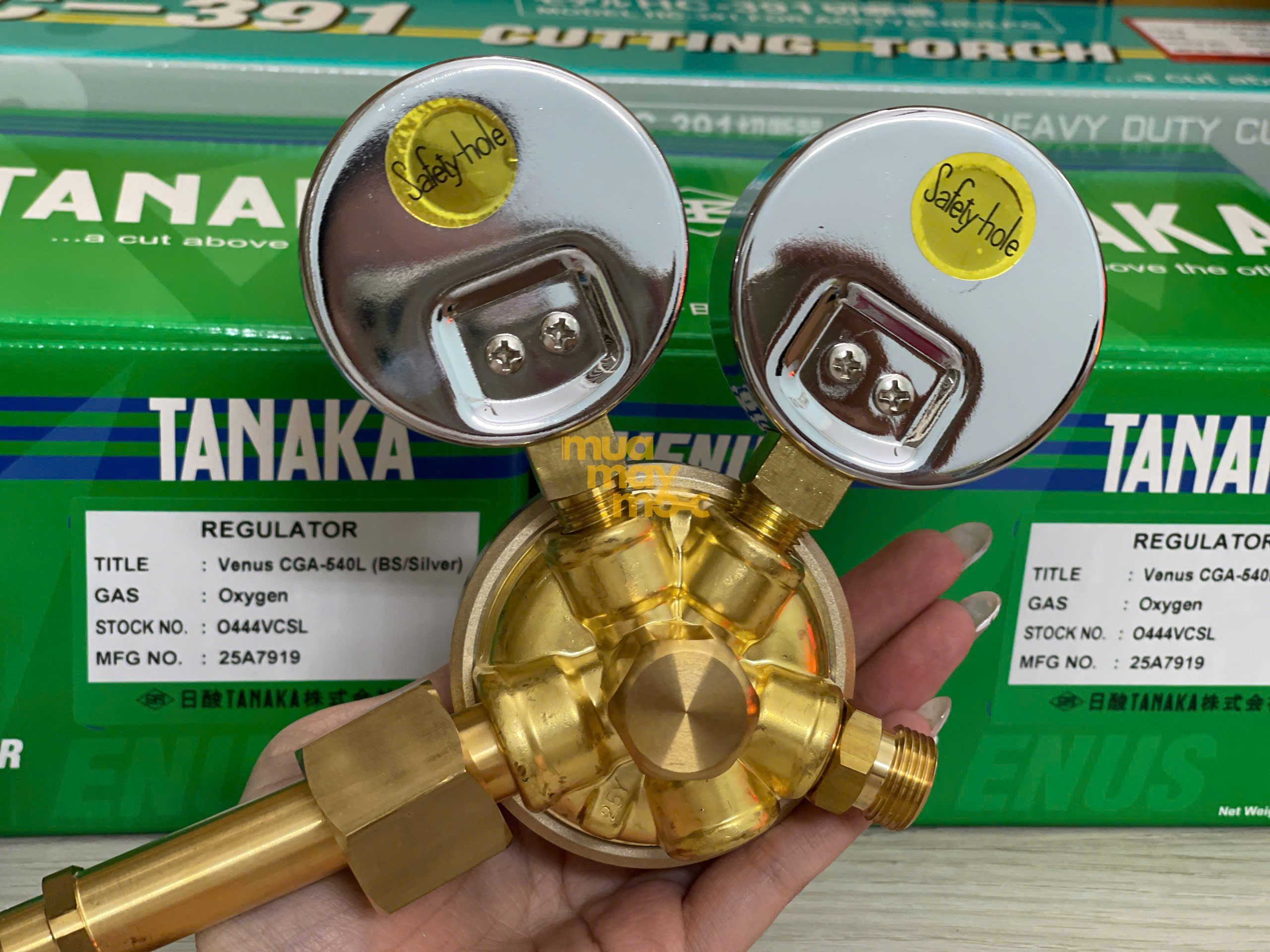

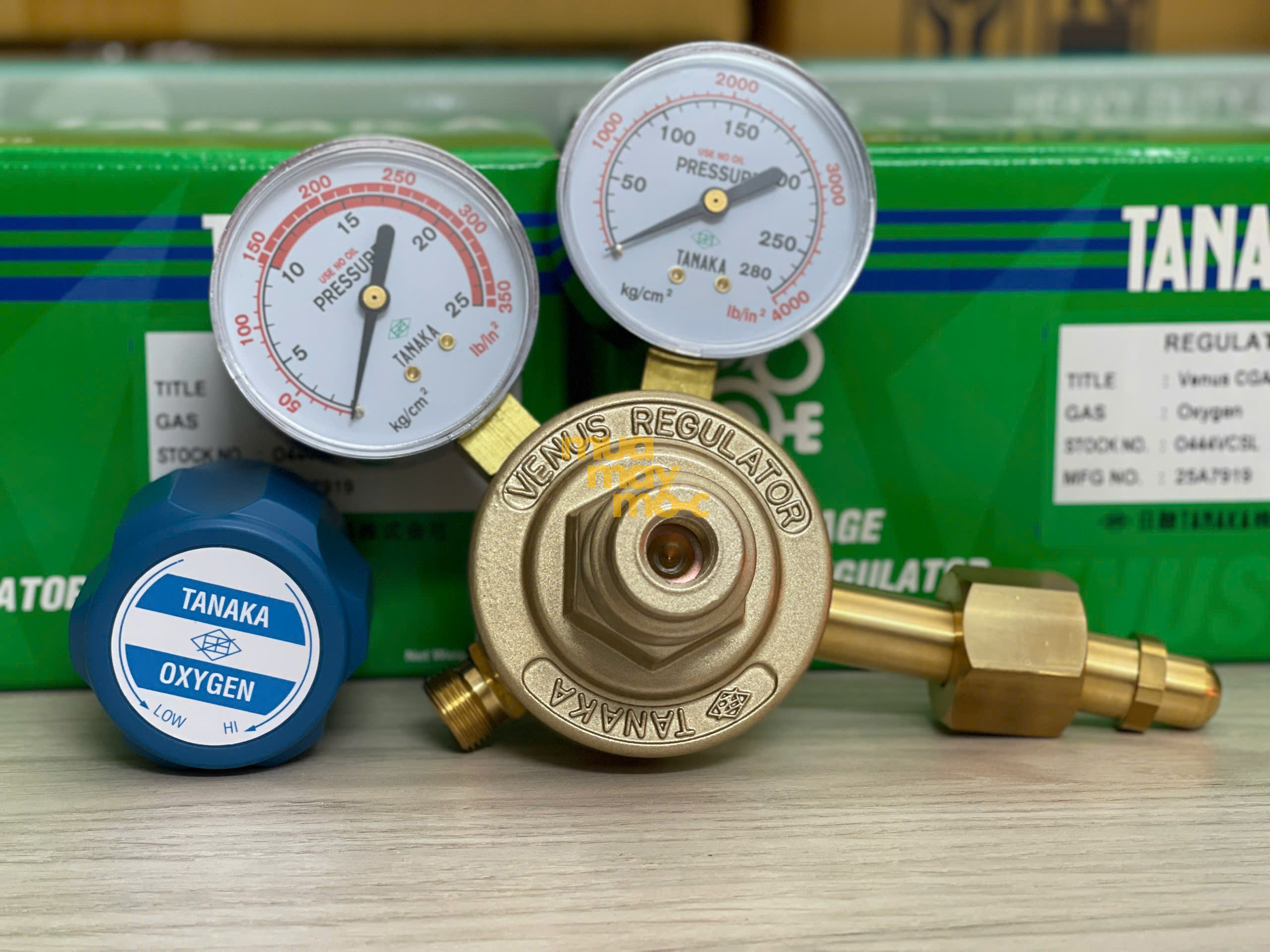

Khi cầm trên tay chiếc đồng hồ Oxy Tanaka Venus Oxy CGA-540L, anh em sẽ thấy hai cụm mặt đo tròn được bố trí đối xứng qua thân đồng thau chính. Mỗi mặt hiển thị đảm nhận một nhiệm vụ riêng biệt và liên kết chặt chẽ với nhau theo quy trình giảm áp hai cấp. Thợ học việc cần ghi nhớ nằm lòng quy tắc trái – phải sau đây:

1.1. Mặt đồng hồ bên trái (Vị trí gần đầu ren kết nối bình khí) – Đo áp suất bình

Mặt hiển thị nằm bên tay trái của anh em (khi nhìn trực diện) có dải đo thông số rất lớn, thông thường vạch chia tối đa có thể lên tới 250 hoặc 280 $kg/cm^2$. Nhiệm vụ duy nhất của mặt hiển thị này là **đo áp suất khí thực tế đang tích trữ bên trong lòng bình khí Oxy**.

Khi anh em tiến hành quấn băng tan vào đầu ren ngoài Oxy CGA-540L, siết chặt vào van tổng bình khí và bắt đầu mở nhẹ van bình, áp suất cực lớn từ lòng bình (khoảng 150 bar khi đầy) sẽ tràn vào và đẩy cây kim bên trái này nhảy lên. Nhìn vào mặt đo này, thợ mới sẽ biết được hai thông tin sống còn: Một là bình khí hiện tại có bị nạp thiếu hay không (nếu bình mới mà kim không đạt dải 135 – 150 bar là bị thiếu khí), hai là kiểm soát được tiến độ tiêu hao năng lượng trong ca làm việc để kịp thời chuẩn bị bình khí thay thế, tránh việc đang cắt dở mạch thép thì hết khí giữa chừng.

1.2. Mặt đồng hồ bên phải (Vị trí gần núm vặn điều chỉnh bằng tay) – Đo áp suất làm việc

Ngược lại với mặt bên trái, mặt đo bên tay phải của chiếc đồng hồ Oxy Tanaka Venus Oxy CGA-540L có dải hiển thị nhỏ hơn rất nhiều, thông thường vạch chỉ tối đa chỉ khoảng 15 đến 25 $kg/cm^2$. Mặt đo này có nhiệm vụ hiển thị **áp suất dòng khí Oxy được xả ra đường ống dẫn để đi đến mỏ cắt gió đá** (áp suất làm việc thực tế).

Khi van tổng mở, khí Oxy chỉ mới nằm ở buồng sơ cấp (đồng hồ trái báo). Khi anh em dùng tay xoay núm vặn lớn ở giữa theo chiều kim đồng hồ, hệ thống lò xo cơ học của dòng Venus sẽ nén màng van xuống, cho phép khí Oxy tràn sang buồng thứ cấp và đi ra mỏ cắt, lúc này kim đồng hồ bên phải sẽ di chuyển. Thợ học việc dựa vào độ dày của tấm thép cần gia công để chỉnh áp suất xả cho phù hợp (thép càng dày thì lực thổi Oxy béc cắt phải càng mạnh). Tuyệt đối không được ép áp suất xả vượt quá ngưỡng khuyến cáo của bép cắt vì sẽ làm vỡ ngọn lửa và gây mất an toàn kỹ thuật.

2. Hướng dẫn cách quy đổi các đơn vị áp suất hiển thị trên dòng Venus cao cấp

Một điểm đặc trưng trên các dòng sản phẩm xuất khẩu cao cấp của Tanaka Nhật Bản là mặt hiển thị số thường tích hợp các dải đơn vị đo lường theo tiêu chuẩn quốc tế song song với đơn vị đo phổ thông tại Việt Nam. Do đó, giáo trình xưởng yêu cầu thợ học việc phải nắm vững công thức quy đổi giữa 3 đơn vị: **$kg/cm^2$**, **Bar** và **PSI** để thiết lập thông số dòng khí chuẩn xác nhất.

Bản chất cơ học quy đổi tương đương được tính toán theo hệ thức chuẩn sau:

• 1 $kg/cm^2$ $\approx$ 1 Bar $\approx$ 14.5 PSI
• 100 PSI $\approx$ 7 $kg/cm^2$ $\approx$ 7 Bar

Ví dụ thực tế khi thao tác trên chiếc đồng hồ Oxy Tanaka Venus Oxy CGA-540L: Khi tài liệu kỹ thuật của nhà máy yêu cầu anh em thiết lập áp suất Oxy cấp vào béc cắt cho tấm thép 20mm là **45 PSI**, thợ học việc nhìn trên mặt đồng hồ phải nếu dải số chính hiển thị đơn vị $kg/cm^2$ hoặc Bar, anh em chỉ cần lấy 45 chia cho 14.5, kết quả thu được xấp xỉ **3 $kg/cm^2$** (hoặc 3 Bar). Anh em xoay núm vặn từ từ cho đến khi kim bên phải chỉ đúng vạch số 3 là đạt yêu cầu. Việc hiểu sâu bảng quy đổi này giúp anh em vận hành mượt mà mọi loại bép cắt từ bép cắt gas thông thường cho đến dòng cao cấp như Tanaka HC-391.

3. Quy trình an toàn sống còn khi khởi động và đọc thông số đồng hồ

Đối với thợ mới, việc mở van khí Oxy luôn tiềm ẩn rủi ro nếu thao tác sai quy trình. Áp suất 150 bar từ bình khí dội thẳng vào khoang điều áp một cách đột ngột có thể làm hỏng cụm lò xo hoặc gây hiện tượng tăng áp phản lực cực kỳ nguy hiểm. Các bước chuẩn hóa tại xưởng An Khang máy móc bao gồm:

1. Xả lỏng núm vặn điều áp: Trước khi mở van tổng bình khí, hãy xoay núm vặn điều chỉnh áp suất xả (núm giữa) ngược chiều kim đồng hồ cho đến khi cảm thấy lỏng tay hoàn toàn. Bước này giúp đóng kín cửa sập giữa buồng cao áp và hạ áp.
2. Đứng né sang một bên: Khi mở van tổng bình khí Oxy, tuyệt đối **KHÔNG ĐƯỢC ĐỨNG TRỰC DIỆN** trước mặt hai mặt đồng hồ hiển thị. Hãy đứng chếch sang một bên, mở van tổng thật chậm rãi. Nếu có sự cố nứt vỡ mặt kính do tăng áp đột ngột, mảnh vỡ sẽ không bắn vào người anh em.
3. Đọc thông số ổn định: Chờ cây kim bên trái di chuyển ổn định và dừng hẳn tại dải áp suất bình khí. Lúc này mới từ từ siết núm vặn giữa theo chiều kim đồng hồ để điều chỉnh mặt hiển thị bên phải đạt đúng số $kg/cm^2$ cần làm việc.

4. Học nghề chuẩn chỉ và sở hữu thiết bị chính hãng tại 83 Ao Đôi

Học kỹ thuật trên lý thuyết phải đi đôi với việc va chạm thiết bị thực tế. Việc trang bị cho nhà xưởng những dòng van điều áp chuẩn hóa thông số như chiếc **đồng hồ Oxy Tanaka Venus Oxy CGA-540L** là cách tốt nhất để bảo vệ an toàn cho thợ học việc và nâng cao tính chuyên nghiệp cho dây chuyền sản xuất của doanh nghiệp.

Tại khu vực Bình Tân, hệ thống muamaymoc.com (trực thuộc **An Khang máy móc**) tại địa chỉ 83 Ao Đôi, Bình Trị Đông, Bình Tân là địa chỉ tin cậy chuyên cung cấp các thiết bị hàn cắt khí nén nhập khẩu chính ngạch Nhật Bản. Chúng tôi không chỉ mang đến mức giá đồng hồ Oxy Tanaka Venus Oxy CGA-540L tối ưu nhất mà còn hỗ trợ không gian kỹ thuật trực quan, có kỹ sư trưởng hướng dẫn thợ của bạn cách đọc số, phân biệt hệ ren ngoài Oxy CGA-540L và vận hành thiết bị an toàn, giúp xưởng của bạn luôn vận hành trơn tru và đạt năng suất cao nhất.
